1bit Full Adder - časť 2. - Konštrukcia

12. 5. 2017

Takže, v druhej časti ako som slúbil si ukážeme ako som adder staval, ako to dopadlo a tiež nejaké súbory pre vás na stiahnutie :) ďalej som aktualizoval prvý článok, kde som prekreslil a pridal obrázok schémy, ktorý je tiež dostupný na stiahnutie. Video z funkčnosti bude aktualizované neskôr. Takže, pridávam galériu s popiskami jednotlivých obrázkov.

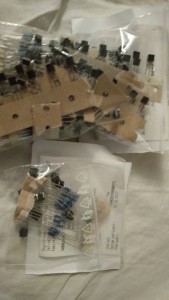

Všetky súčiastky..

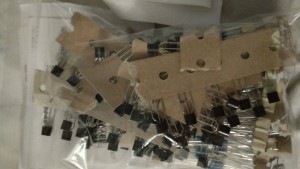

Dosť vela tranzistorov...

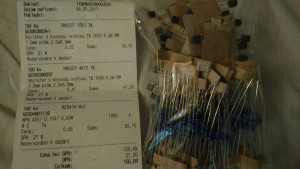

Všetky súčiastky s účtom..

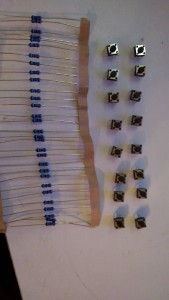

Rezistory pre LED a vstupné tlačítka (neskôr sme zistili že bolo zbytočné ich kupovať, lebo sa viac oplatia DIP switche...)

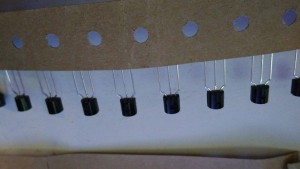

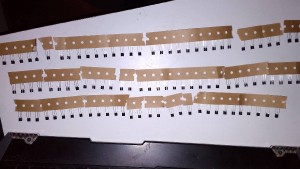

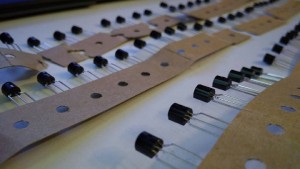

100x BC547, jedinečný pohľad

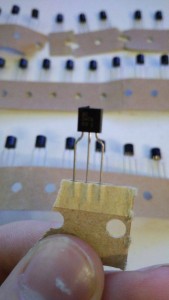

Detaily BC547.. asi každý pozná


Umelecká fotka :D

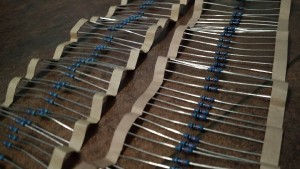

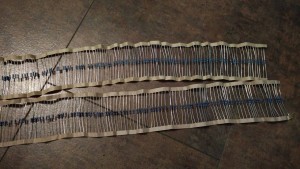

100x 10k a 100x 4k7... toto vyzerá tiež zaujímavo


A nejaký detail

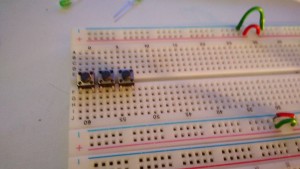

Tlačítka slúžiace ako vstup, prvé osadené súčiastky :)

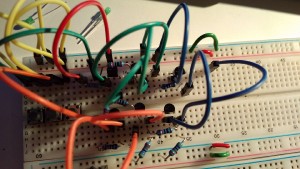

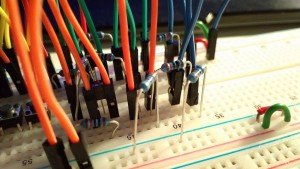

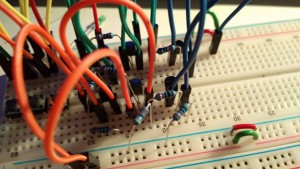

Prvý XOR gate, stavba sa oficiálne začala

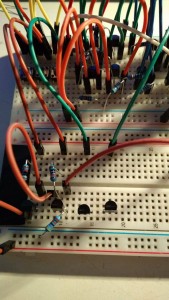

Prvý AND gate a rozloženie druhého AND a OR gatu

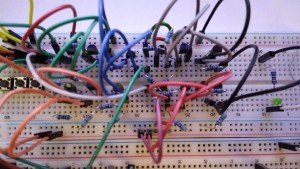

Druhý XOR gate, pomaly finišujeme

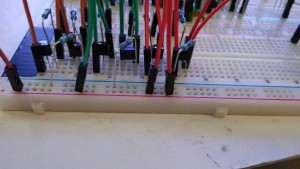

Hotový AND a OR gate

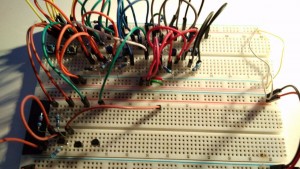

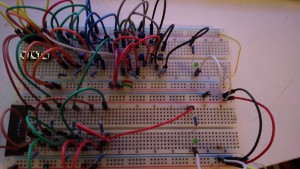

Adder hotový, a funkčný

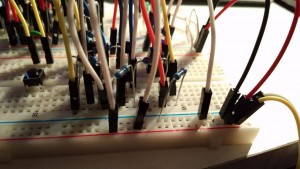

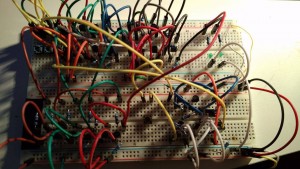

Tretí XOR gate, slúžiaci ako odčítavanie

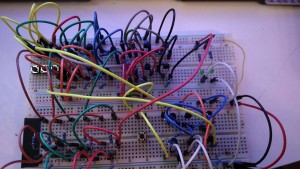

A kompletný pohľad na 1 bitový Adder a Substractor



No a na koniec slubovaná schéma, s aktualizovaným download linkom:

(Na obrázok kliknite, síce je asi 3 krát menší ako predchodzia cerzia ale stále má rozlíšenie 5000x5000)

postimage

A malý odkaz na schému bez rozdelenia na polia (kvôli prehladnosti, opäť na obrázok kliknite):

postimage

A Download .sch súboru nájdete TU.



Náhľad fotografií zo zložky 1bit Adder Substractor
